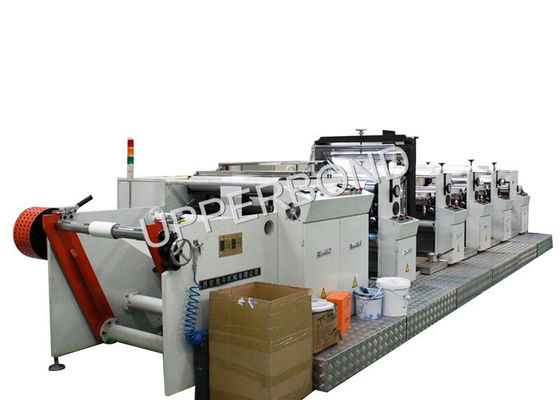

120 متر در دقیقه ماشین چاپ با سرعت بالا با 5 رنگ


120 متر در دقیقه ماشین چاپ با سرعت بالا با 5 رنگ




ویژگی ها

دستگاه چاپ گراف WY-700 یک دستگاه چاپ گراف با سرعت بالا است که توسط شرکت ما به طور خاص برای ویژگی های کاغذ طراحی و تولید شده است. . آن را ترکیب چاپ با سرعت بالا با نرخ بالا محصول تمام شده و اتخاذ استاندارد مدولار روش چاپ گچ. عرض چاپ 60mm و سرعت عملیاتی 120m ′′ / min است،که به نظر می رسد بهترین تجهیزات برای چاپ کاغذ است.

با توجه به ویژگی های چاپ کاغذی و پردازش بعدی آن،طراحی دستگاه چاپ باید دارای دستگاه خودکار بدون توقف دو ایستگاه باشد تا عملکرد کارآمد دستگاه را در کل فرآیند تضمین کند..

تکنولوژی جدید و لوازم جانبی به طور گسترده ای در توسعه و طراحی آن استفاده می شود، که به طور قابل توجهی ظرفیت و قابلیت اطمینان ماشین را بهبود می بخشد. کنترل آن بر اساس PLC است.



پارامترهای فنی



ساختار ماشین چاپ

بخش چاپ شامل واحد چاپ، نان پختن، مبادله گرما و سیستم محرک است.

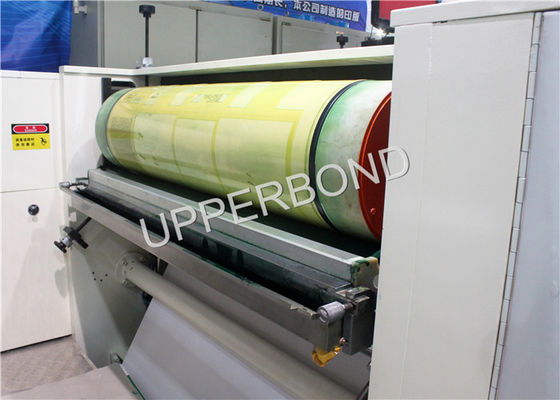

• واحد چاپ

قسمت چاپ 5 رنگ استندرد چاپ گراف، کنترل فشار هوا بر روی تیغه، کمپینگ رولر فرم، شکل کلیمپ پنوماتیک را در محور اتخاذ می کند.دیوار و شاخه ساخته شده از آهن ریخته با قدرت بالا از طریق بازبینی دستی و پردازش بارها، با دقت بالا و ثبات. کندهای چاپ فشار پنوماتیک، تنظیم فشار کنده آسان است، کنده با جریان محوری مستقل مجهز است.وضعیت کار را به رساندن جوهر یکنواخت تر و مطمئن شوید که کنده کننده زندگی طولانی تری دارد. خیس کردن مخزن جوهر استفاده می شود در هماهنگی با تیغه خراش، ساخت رول فرم می تواند به طور کامل نفوذ در روند کار، آسان نیست به پلاگین زمانی که در سرعت پایین،و باعث می شود رول فرم در یک وضعیت نسبتا بسته، پدیده رد جوهر آسان نیست در سرعت بالا اتفاق افتاد

منبع جوهر استفاده از پمپ جوهر پنوماتیک گردش، اجازه می دهد که جوهر می تواند به طور کامل مخلوط، در همان زمان، آن را می تواند از مشکل چاپ است که به دلیل رسوب رنگ جلوگیری کند.سیستم جوهر عرضه شده مجهز به فیلتر ثانویه (آمدن و صادرات)، می تواند جلوگیری از بقایای، فاضلاب و غیره وارد منطقه چاپ، بشکه های جوهر ساخته شده از فولاد ضد زنگ، آن را زیبا و مقاومت در برابر خوردگی،انتقال قدرت بین چهار گروه استفاده می کند هیچ پاکسازی بهار اتصال به، می تواند هماهنگی دقیق انتقال قدرت را تضمین کند؛ همچنین به دلیل طراحی افزایش تنش تدریجی، چاپ را با دقت و ثبات بالا انجام می دهد.چاپ و دریافت یک دیوار آهن گچ واحد است، آن را عملکرد جذب شوک خوب و سفتی کافی، اطمینان از سرعت بالا از عملکرد ماشین و پایداری کار طولانی مدت.حالت فشار سیلندر (شکل 8)، صفحه چاپ می تواند به صورت خودسرانه در محدوده بزرگ در قطر 140-140 میلی متر تنظیم شود، مناسب برای چاپ محصول تکرار تغییر طول به طور قابل توجهی.

این می تواند به صورت خودسرانه با سیستم تراز خودکار بین گروه های مختلف مجهز شود، سیستم می تواند بر اساس نیاز کاربر برای استفاده از تجهیزات داخلی یا وارداتی باشد،می تواند چاپ خودکار بین گروه های مختلف چاپ را به دست آورد، دقت تراز بهتر از 0.2 میلی متر است.

تراز محوري توسط دستي انجام شده است. از طريق تنظیم مقیاس مشاهده بر روی چرخ دست، نسخه محوري سریع و دقیق.

(2) خشک کردن نان

خشک کردن نانوایی راه انتقال در اطراف است، دارای محدوده حرکت بزرگ، آن را راحت تر از کاغذ پوشیدن و عملیات تمیز کردن رول راهنما.مستقل از سیستم گردش گرمایش خارجی، اسپری باد گرم به کاغذ با سرعت بالا از طریق نوزل سطح بر روی نان پختن (شکل 10) ، برای ایجاد حلال به سرعت فروریزه و تخلیه می شود.بخشی از گازهای خروجی توسط فن خروجی به طور اجباری به فضای باز تخلیه شده است.، بخشی از بازیافت ثانویه، آن را استفاده انرژی بالاتر است. طراحی پختن طولانی تر مناسب تر برای کاغذ سطح چاپ جوهر خشک در دمای پایین است.بعد از آخرین گروه چاپی، باعث می شود که محلول جوهر چاپ کاغذ بتواند به طور کامل تبخیر یابد، به منظور از بین بردن بوی خاص باقی مانده محلول داخلی محصول چاپ شده، برای بهبود کیفیت محصول.

(3) سیستم مبادله گرما

سیستم مبادله گرما مستقل از سمت ماشین است.بخارگر برقی و بخارگر به سرعت می توانند با یکدیگر تعویض شوند (ماشین حالت گرمایش برقی را اتخاذ می کند) تا نیازهای کاربران مختلف را برآورده کند (شکل 11)، از طریق کنترل نسبت ماژول تنظیم فشار MJYS توسط کنترلگر دمای SR73 برای تنظیم دمای گرم کننده (یا محرک های دامپر الکتریکی) ،می تواند محدوده دمای انفجار گرم را در عرض 2 درجه سانتی گراد یا کمتر از 2 درجه سانتی گراد تضمین کند، فن کششی از نوع شکسته استفاده می کند فن کم سر و صدا، کم سر و صدا در هنگام اجرا، قابلیت اطمینان بالا.

(4) سیستم انتقال صفحه

سیستم انتقال صفحه شفت بالای مخروط صفحه است و جعبه گیر فرقی شکل لیگ مستقیم است ، قاب گیر مجهز به گیر کلاچ دستی است ، صفحه راحت و یک نسخه خشن است.از طریق دستگاه برق ثبت بر روی مکانیسم تفاوت، و سیستم دیفرانسیل در جعبه گیربکس درایو، می تواند ثبت دقیق خودکار را تحقق بخشد.انتقال قدرت چند مرحله ای از طریق اتصال لاستیک بدون شکاف، باعث می شود که درایو دقیق تر و راحت تر باشد.

باز کردن و رول کردن

جدا کردن و رولینگ مدل دیواری دوگانه را اتخاذ می کند، محور جدا کردن و رولینگ هر دو 76 میلی متر را اتخاذ می کنند، قطر رول از جدا کردن و رولینگ می تواند تا 1300 میلی متر باشد

سیستم کنترل و روش های عملیاتی

این سیستم کنترل عمدتا شامل: رابط صفحه لمس انسان-ماشین؛ سیستم مدیریت کنترل هوشمند PLC؛ دریافت و تخلیه، تغذیه سیستم تنش ثابت کنترل خودکار،سیستم تصحیح کنترل خودکار، unreeling و رولینگ کشش کنترل هم زمان servo با بخش چاپ، کامپیوتر به طور خودکار در سیستم ثبت، کامپیوتر سیستم نظارت stroboscopic،سیستم کنترل درجه حرارت خودکار کوره، الکتریکی، پنوماتیک، فن، و غیره از کنترل PLC دنباله و قفل ایمنی،بخش های مهم حالت کار واحد مانند نظارت بر دمای پوشش کاهش دهنده و عملکردهای هشدار، و غیره

بخش های فوق همه دستورالعمل های جداگانه برای مرجع عملیات، اپراتورها، لطفا به دقت بخوانید، و به خوبی از عملکرد و عملیات می دانم.

سیستم عامل ماشین دو حالت کار دارد، یکی عملکرد دستی است، دیگری حالت کار خودکار است، حالت کار توسط سوئیچ بخش صفحه اصلی انتخاب می شود.

در حالت دستی، عمل هر بخش از ماشین همیشه شامل خشک کردن نان پختن باز و بسته؛ ترکیب و جدا از رول پاک کننده؛ جداسازیترکیبی و جداگانه از کنده کننده، ترکیب و جدا از کشش و غیره

همه از طریق عملیات دستی به کنترل پانل سوئیچ به درک، در حالت اتوماتیک، عملیات بالا می تواند توسط یک عمل دکمه انجام شود.






عکس
